超小型切削3軸加工機 DFX550-SW
DFX550-SWはCVN-50を「有限会社スワニー」様向けにセミカスタムした設備です。
最新技術を採用しつつも環境に配慮した高性能機となっております。
▶有限会社スワニー様公式ホームページはこちら◀
▶CVN-50標準機の事例ページはこちら◀
スペック・仕様
| 名称 | 超小型切削3軸加工機 DFX550-SW |
|---|---|

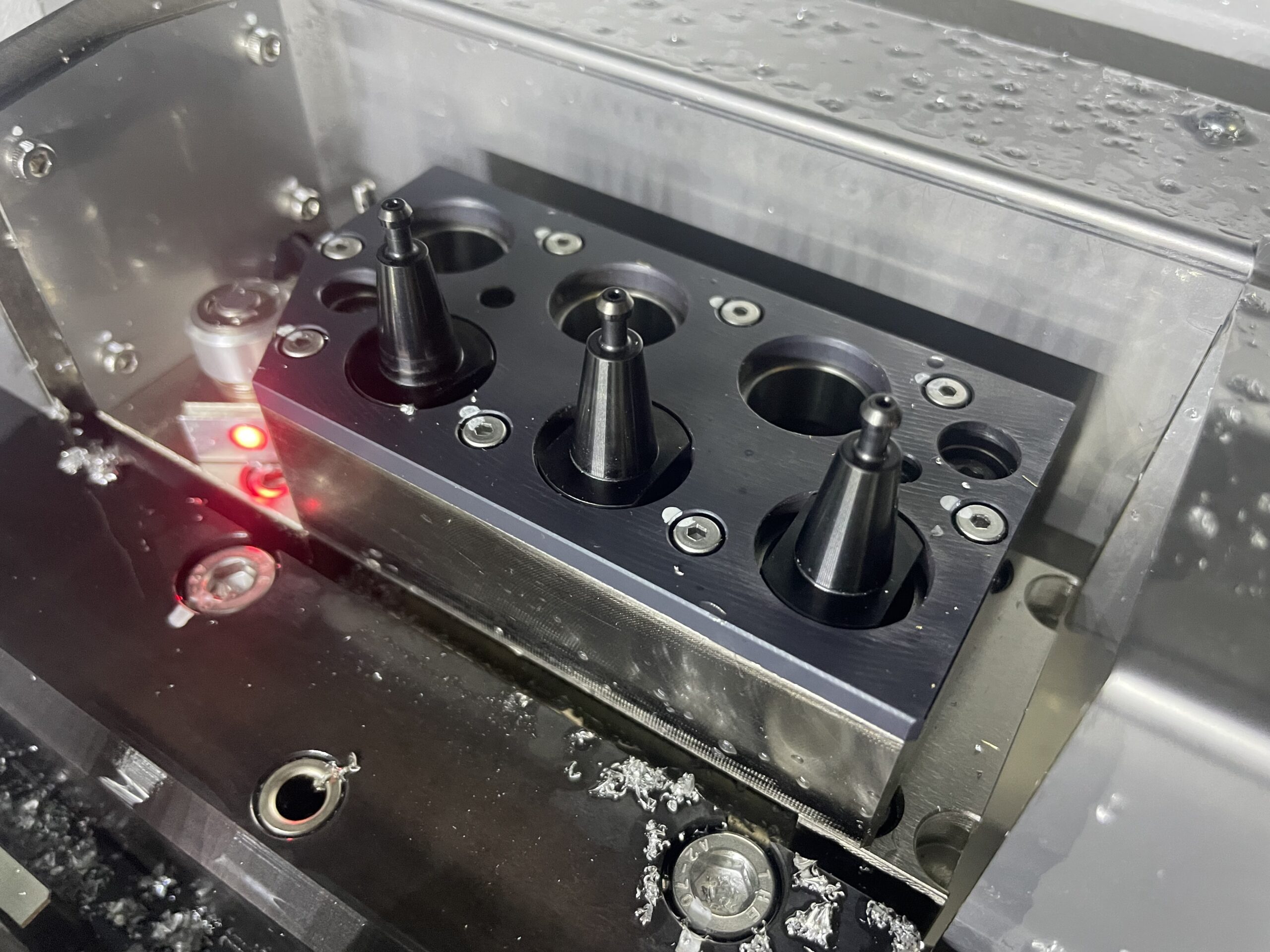

| 特徴 | ・超省スペース・AC100V電源のため、オフィスといった限られた空間にも設置可能。 ・ATC(自動工具交換装置)を標準搭載。工具長も自動測定。 ・超小型ながら加工範囲は高ストロークを実現。 ・広範な加工材料に対応できるユニバーサル機。 ・本体内蔵のクーラント装置でよりクリーンな環境で最小限の使用量で湿式切削加工が可能。 ・環境配慮設計で従来小型機比1/6のCO2排出量実現。 |

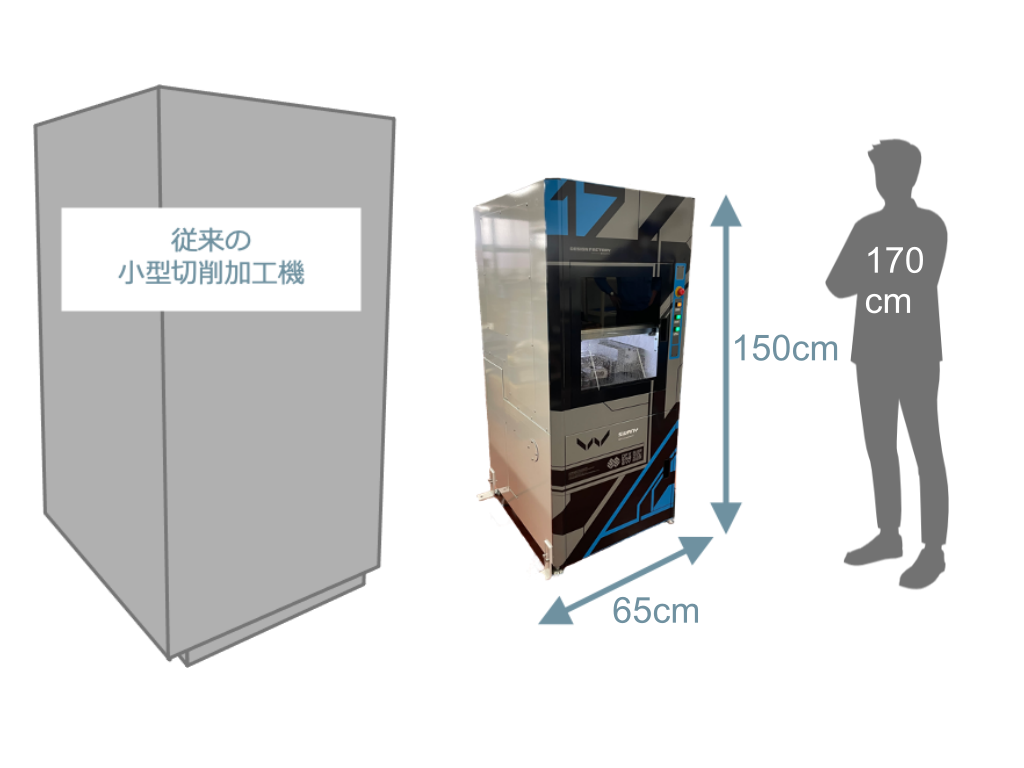

| 寸法 | 幅650㎜×奥行800㎜×高さ1500㎜ |
| 重量 | 500㎏(稼動状態重量) |
| 能力 | 機械機構方式：縦型3軸 加工範囲：134mm(X) 125mm(Y)122mm(Z) 主軸：2,000～30,000rpm トルク：0.16Nm/20,000rpm 送り速度：4,020mm/min チャック：5T 工具シャンク径：Φ1.0mm~6.0mm ATC：6本（コレットΦ4,Φ６各3個） 操作方法：PCによるマウス操作 切削液装置：クーラント仕様 空気圧源圧力：0.6Mpa以上 空気圧源流量：50Nℓ/min 電源電力：AC100V1.5KVA |
